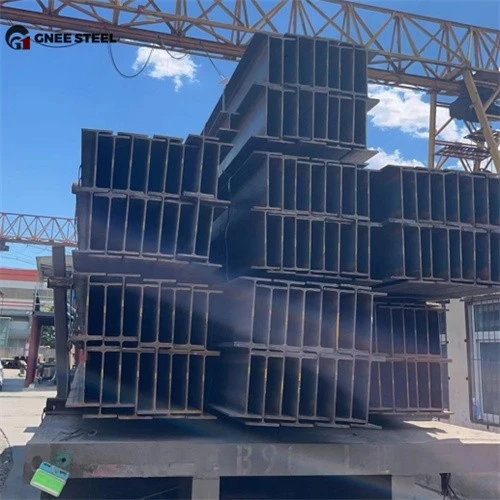

A36 W14x109 W14x120 W form Strukturell stålstråle
Den kjemiske sammensetningen av A36 H -strålestruktur: karbon (c) mindre enn eller lik 0. 25% ~ 0. 29%, silisium (si) 0. 15% ~ 0. 0. 8 0%~ 1,2 0%, fosfor (p) mindre enn eller lik 0,04%, svovel (er) mindre enn eller lik 0,05%, kobber (Cu) mindre enn eller lik 0,2%.
De mekaniske egenskapene til A36 H -seksjonstål: avkastningsstyrke større enn eller lik 25 0 MPA; Strekkfasthet 400 ~ 550 MPa; forlengelse: større enn eller lik 20%; påvirkningsovergang (0 grad): større enn eller lik 27 J.
W14x109\/W14x120 bred flensstråle: "W" betyr bredt flensestål, "14" er den nominelle seksjonshøyden (tommer), og "109\/120" er vekten per fot (pund).
W14x109 Strukturell stål H -bjelke
Seksjonshøyde ≈ 14. 0 tommer (355,6 mm);
Flensbredde ≈ 14,7 tommer (373,4 mm);
Flensetykkelse ≈ 1,12 tommer (28,4 mm);
Netttykkelse ≈ 0. 65 tommer (16,5 mm);
Teoretisk vekt ≈ 109 lb\/ft (162 kg\/m).
W14x120 H Formet bjelke
Seksjonshøyde ≈ 14,5 tommer (368,3 mm);
Flensbredde ≈ 14,9 tommer (378,5 mm);
Flensetykkelse ≈ 1,31 tommer (33,3 mm);
Netttykkelse ≈ 0. 74 tommer (18,8 mm);
Teoretisk vekt ≈ 120 lb\/ft (178,7 kg\/m).
W14x109 w14x120 stål H-bjelke Lastbærende kapasitet: Høy seksjonsmodul (seksjonsmodulen til W14x120 er omtrent 10% høyere enn for W14x109), egnet for storpennstråler og kraftig belastningsstruktur; Utmerket bøyning og skjærmotstand, tåler dynamiske belastninger og komplekse spenninger.
W14x109 w14x120 Strukturelle H -bjelkeapplikasjoner
Building Structures: High-Rise bygningsrammer, industrielle plantebjelker og støttesøyler (spesielt egnet for store spenn-gulvplater).
Bridge Engineering: Highway Bridge Main Beams, Railway Bridge Support Components.
Heavy Equipment: Crane Track Beams, gruvedriftsmaskiner, etc.
Andre felt: Ship Deck Reinforcement, trykkfartøystøttedeler (må overholde ASME -standarder).
